自动消防水炮控制系统的接线情况
自动跟踪定位射流灭火装置消防水炮系统，其主要是由自动消防水炮、消防管道、水流指示器、电磁（动）阀、检修阀、现场视频CCD、火灾探测组件、现场区域控制箱、声光报警器、手动报警按钮、手动控制器、火灾报警控制器、视频图像记录仪、消防水泵、储水池、水泵接合器，线缆等组成。
自动消防水炮灭火系统主要由供水系统、执行系统、控制系统组成。

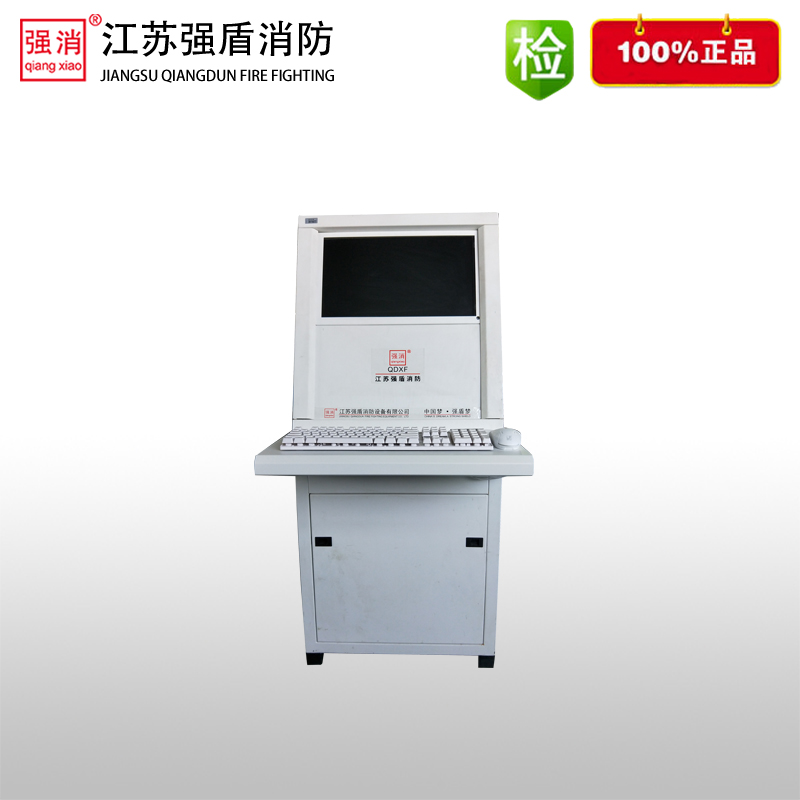

控制系统：由联动控制柜及区域控制箱、系统电源控制器、计算机火灾(视频)监控系统组成。
其目的在于对供水系统和执行系统进行控制，可灵活的实现手动、自动以及现场、消防中心的各种操作。有效完成从发现火灾直至扑灭火灾等一系列动作，并能使自动消防水炮系统通过输入模块和输入输出模块直接与火灾自动报警中心连接，保证火灾报警系统的整体性。
（1）水炮到现场区域控制箱：RVV3x1.5(水炮电源线220V)+RVSP2x1.5(水炮控制线）
（2）电磁阀到现场区域控制箱：RVV2x1.5(电磁阀电源线）
（3）现场区域控制箱到末端试水装置：RVV3x1.5(末端试水装置电源
（4）现场区域控制箱到消防报警主机：RVV3x2.5(电源线)+RVSP2x1.5(信号总线)+RVSP2x1.5(远程控制线)
（5）水炮到消防报警主机：SYV-75-5(视频线)。（水炮不带视频时，则不需布视频和远程控制线，系统也不具备远程控制功能）
（6）消防报警主机到水泵房：RVV4x1.5(启泵线，启泵反馈线）。
注意：本系统中所有控制和信号线缆应采用双绞屏蔽线缆。此线缆为弱电线缆，不能与电磁阀电源线共管敷设，采用线槽敷设时，须采用分隔线槽。
